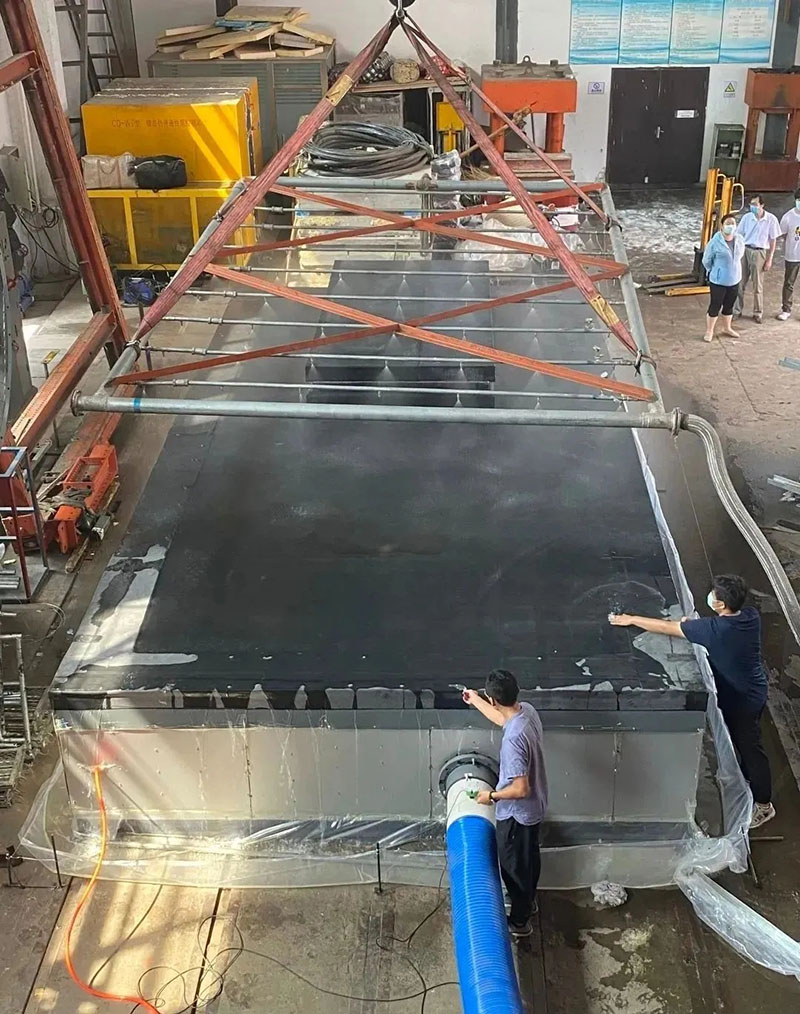

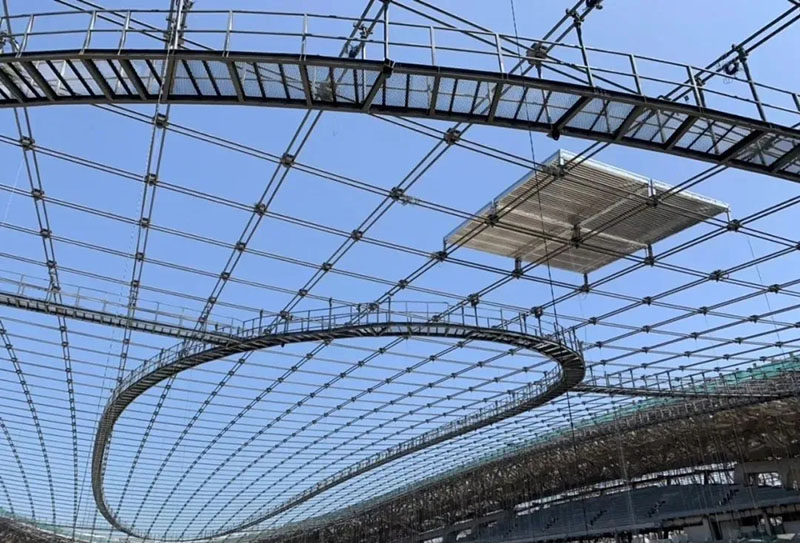

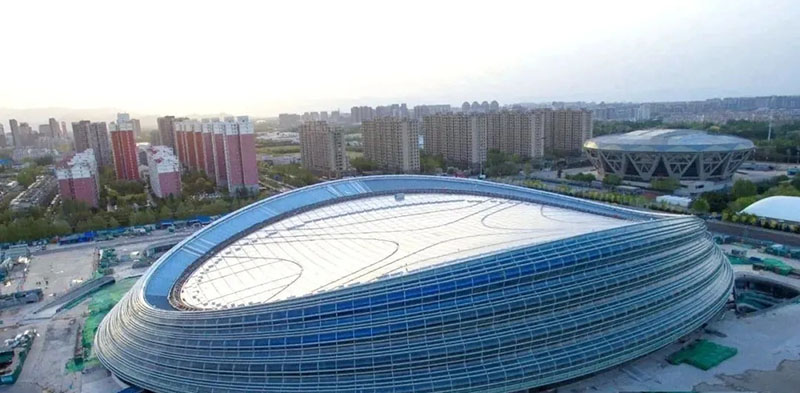

国家速滑馆，是北京冬奥会唯一新建冰上竞赛场馆，为2022年冬奥会的场馆之一。国家速滑馆大跨度屋盖为马鞍形的双曲面，采用双向单层正交索网体系，支撑于周圈的钢结构环桁架上。2019年年初，建研院成功完成速滑馆屋面索网——世界规模最大的双向单层正交马鞍形索网屋面施工。2020年7月，建研院检测所承接了幕墙屋面的四性试验，这是检测所继2019年承接国家速滑馆S曲面超大尺寸异形幕墙物理性能试验后，再一次承接速滑馆的幕墙屋面的四性试验。本次幕墙屋面的四性试验为国家速滑馆屋面工程单元式屋面板，龙骨为C型镀锌钢檩条，檩条上方安装由防水卷材、保温玻璃棉等材料组成的面板，并包含一块开启部分。幕墙屋面的“四性”是指气密性能、水密性能、抗风压性能、层间变形性能。箱体加工与试验在试验室车间进行，为更贴合金属屋面幕墙现场实际情况，试件将区别于普通幕墙试件，平放于实验室进行试验。为方便施工及试验时进行观察，将于试件下方搭设一1.5米高的钢结构制作成的耐压箱体并在钢结构上对各个面进行封板密封，以保证箱体气密性和抗压性。此次四性试验第一个难点在于速滑馆金属屋面试件新制作的箱体需要连接试验室设备的风机和传感器，所以原设备的气路将不能使用。为此建研院检测所对试验箱体进行了气密、抗风压管路的改造。常规试验设备的气密管路和抗风压管路是分开的两套管路系统，气密检测和抗风压检测对应的风速值不同，本次检测项目我们采取把气密气路和抗风压气路集合为一条气路管道的方法。一条管路在风速计布置中就会出现风速计在不同检测项目下测试数据与标定数据不同的情况。所以需要检测所的工程师根据实际情况在软件端调整速计对应风速值，以消除合并为一条气路管道带来的影响。试验第二个难点是层间变形检测变形机构改造及作动器改造，金属屋面幕墙试件四性试验最后一项试验是层间变形性能，幕墙的层间变形性能是指当建筑主体结构发生反复层间位移时，幕墙保持其自身及主体连接部位不发生损坏及功能障碍的能力。在该试验中，由于金属屋面幕墙试件将平放，与传统的幕墙层间变形检测有很大区别，难以在一方进行固定的情况下对另一方施加推力。现有试验设备也不具备试验条件，所以重新制作一套作动机构以对金属屋面幕墙进行层间变形试验。在检测所工程师不懈努力下，此次检测进行的非常顺利。国家速滑馆屋面四性试验的顺利完成展现出建研院检测所在国内建筑幕墙检测领域的技术高点地位，同时，进一步体现了建研院在参与国家重点工程时挺身而出迎难而上的勇气与决心。建研院将继续秉持“科技创新，和谐发展”的宗旨，为国家建筑行业发展贡献国企力量！
