帆影碧波|风雨操场上的ETFE膜结构穹顶

建筑作为自然中的人造产物，是环境、空间与感知共同作用的结果。而膜结构轻盈与张力的完美融合在现代建筑设计中，以其独特的轻盈感和动态美感，正越来越多地被建筑师们作为设计灵感的来源。这种通过现代材料和技术的应用，膜结构建筑形式呈现出令人惊叹的视觉效果和空间体验。

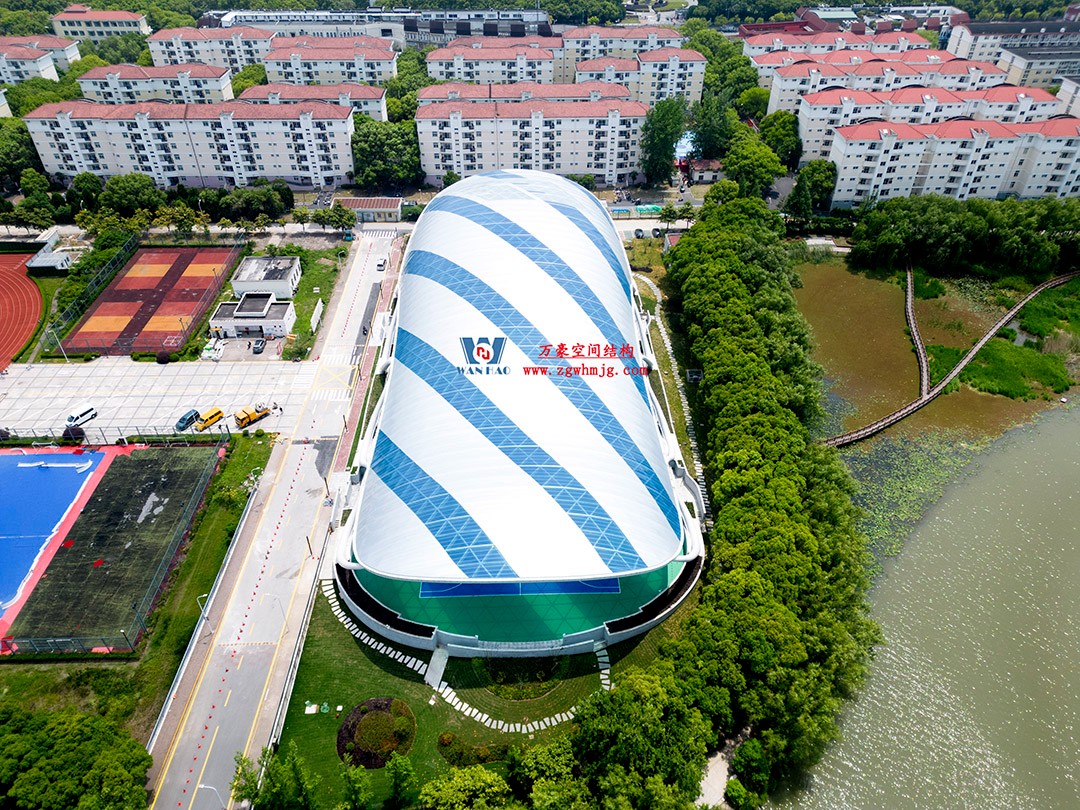

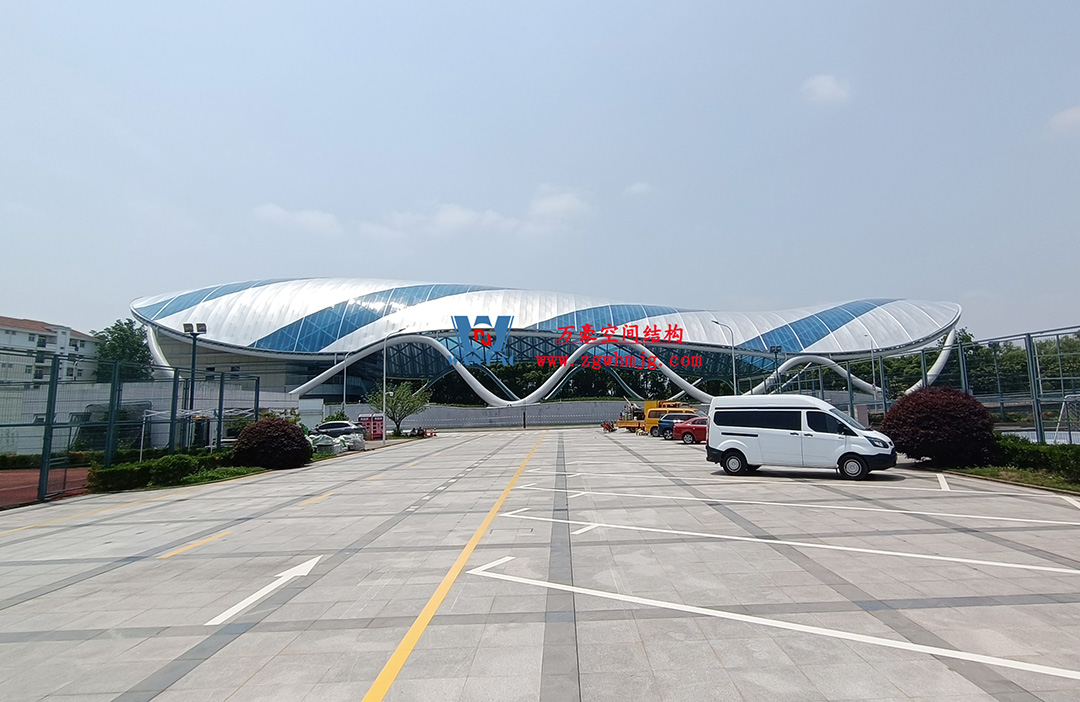

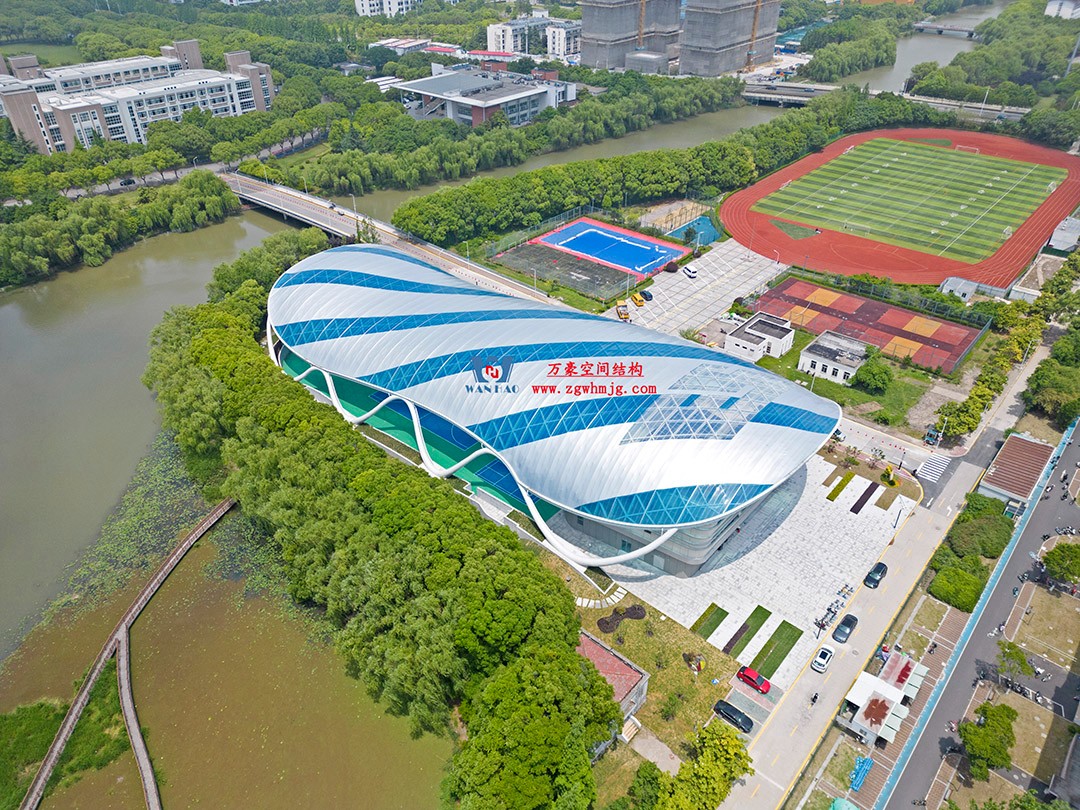

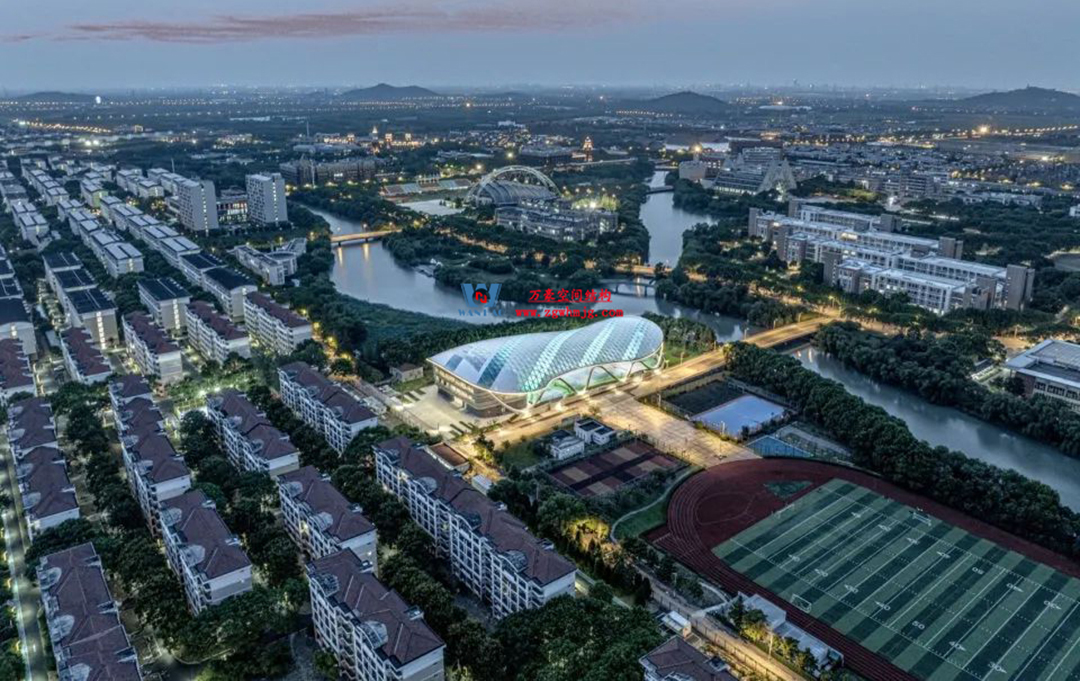

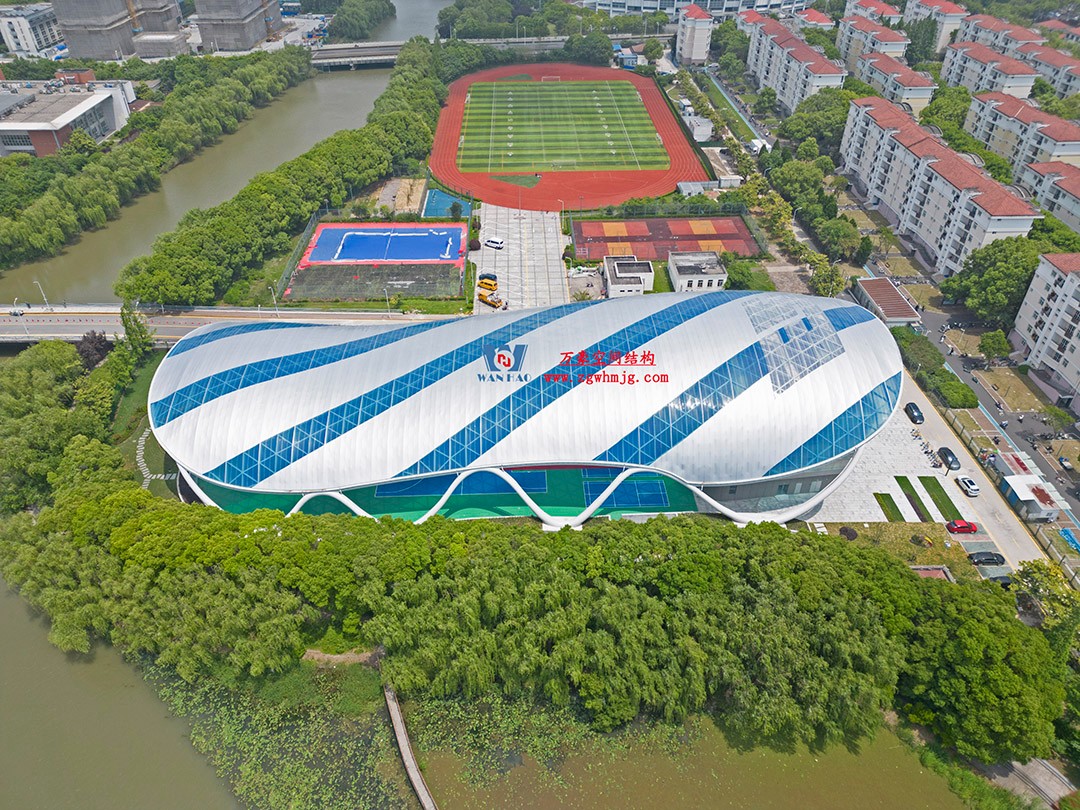

坐落于上海工程技术大学松江校区南部的风雨操场，是以河道为基地打开了视觉之窗，进而启发了依循地势的构思。其外观立意源自帆影碧波、奔流不息以及运动永恒的意象。该项目用地面积为 11500 平方米，建筑面积约达 8800 平方米，其中运动场地面积为 6300 平方米。乃是为世界大学校足球比赛所设置的训练场地，同时也兼作在校学生日常体育教学及运动的场所。

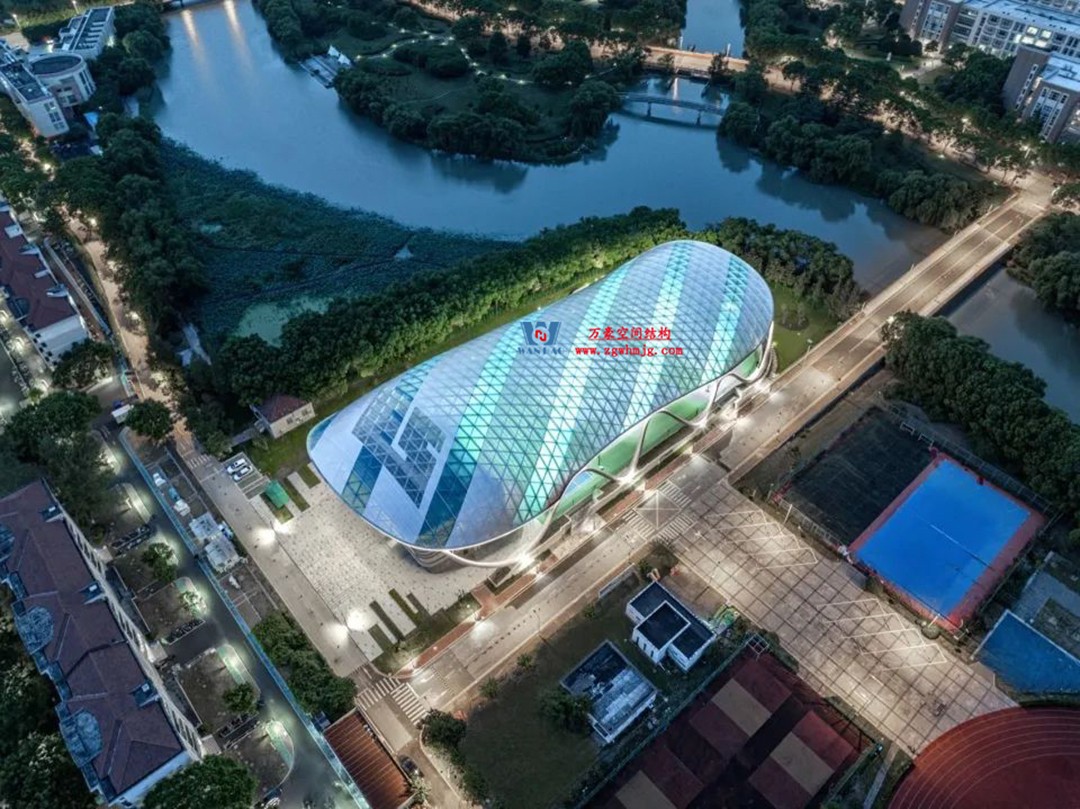

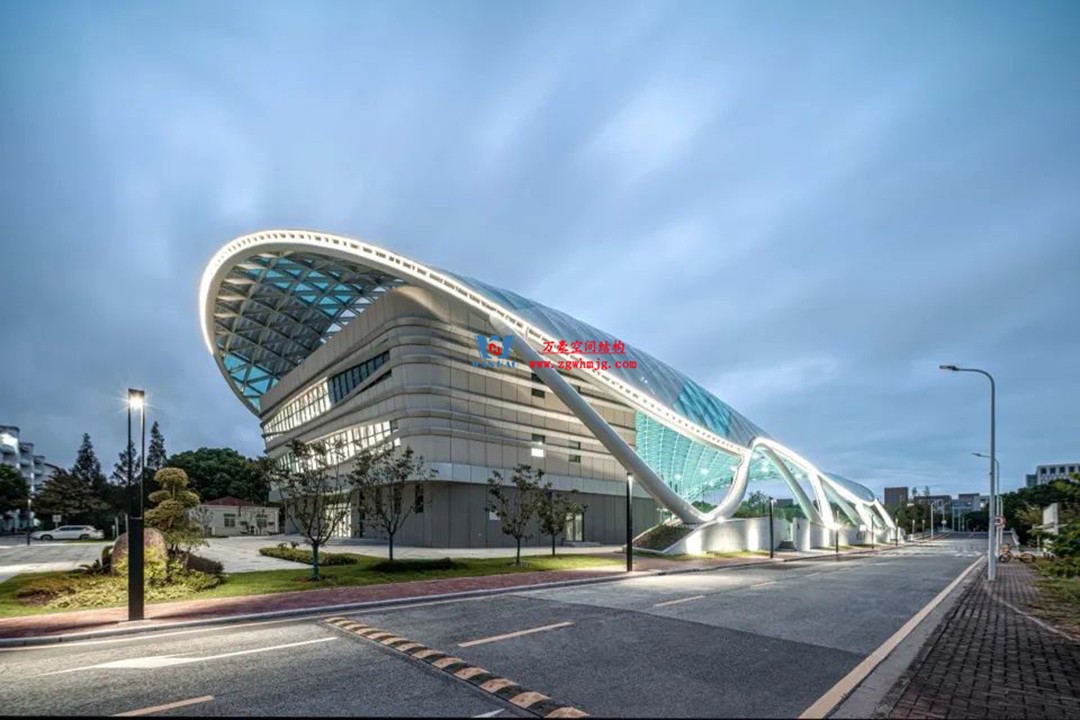

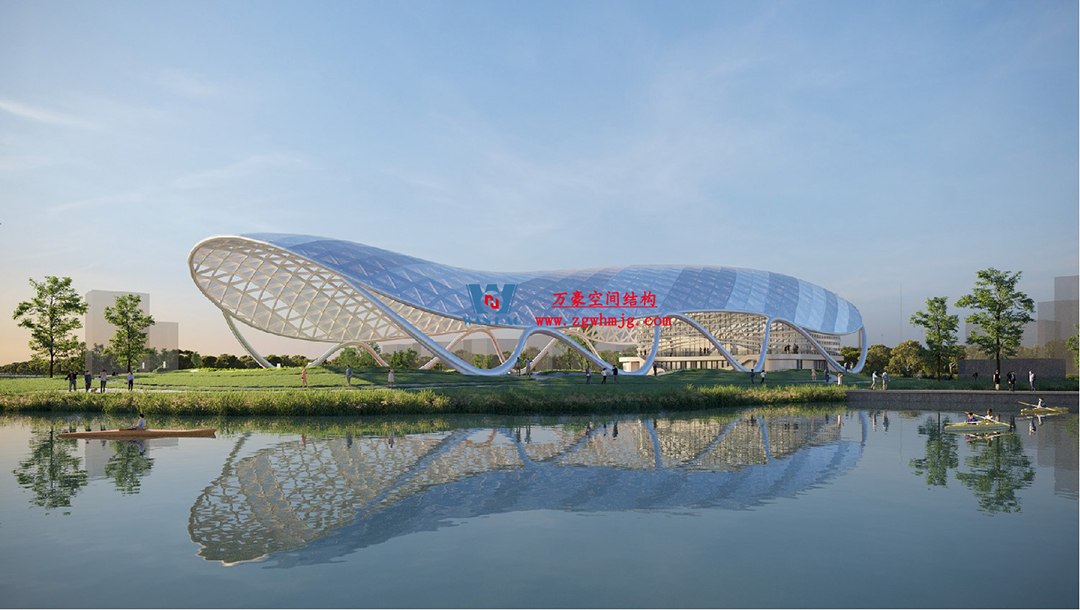

规划设计充分尊重校园景观现状，延续建筑与水的对话关系，建筑之“帆”与河道共生一体，一“静”一“动”，共同构成一幅完整的画卷。建筑形态恰似帆影在粼粼波光中徐徐前行，通过流畅、舒展的曲线形态，展现出青年学生蓬勃生机的运动之美与活力之美。

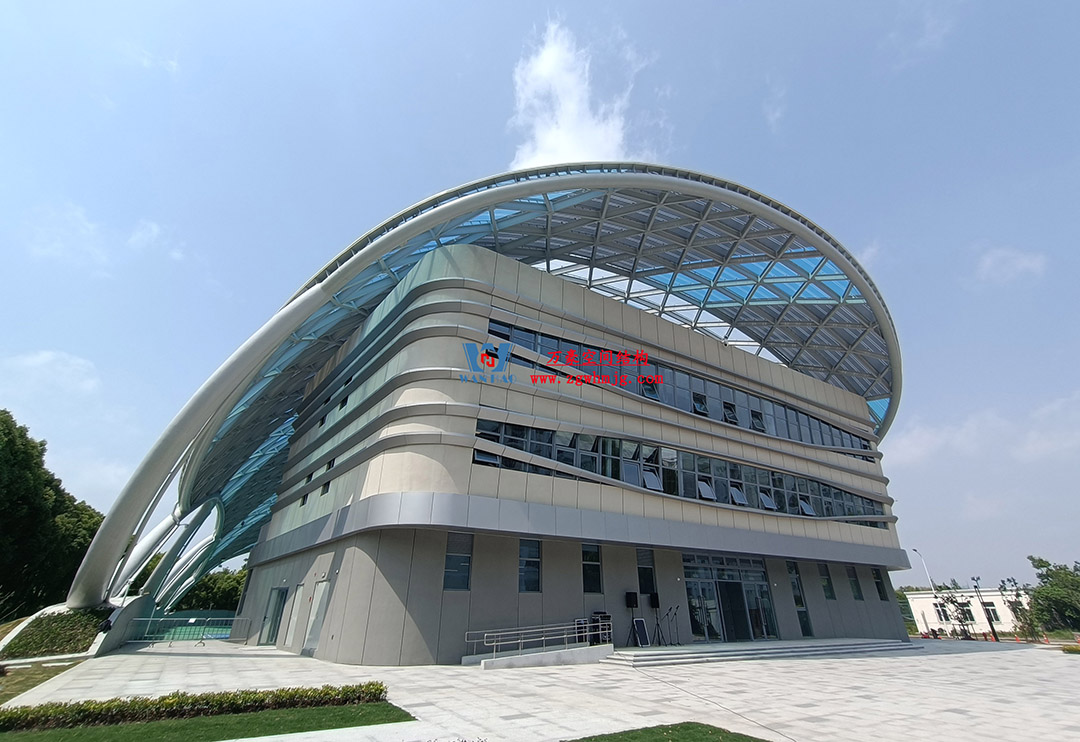

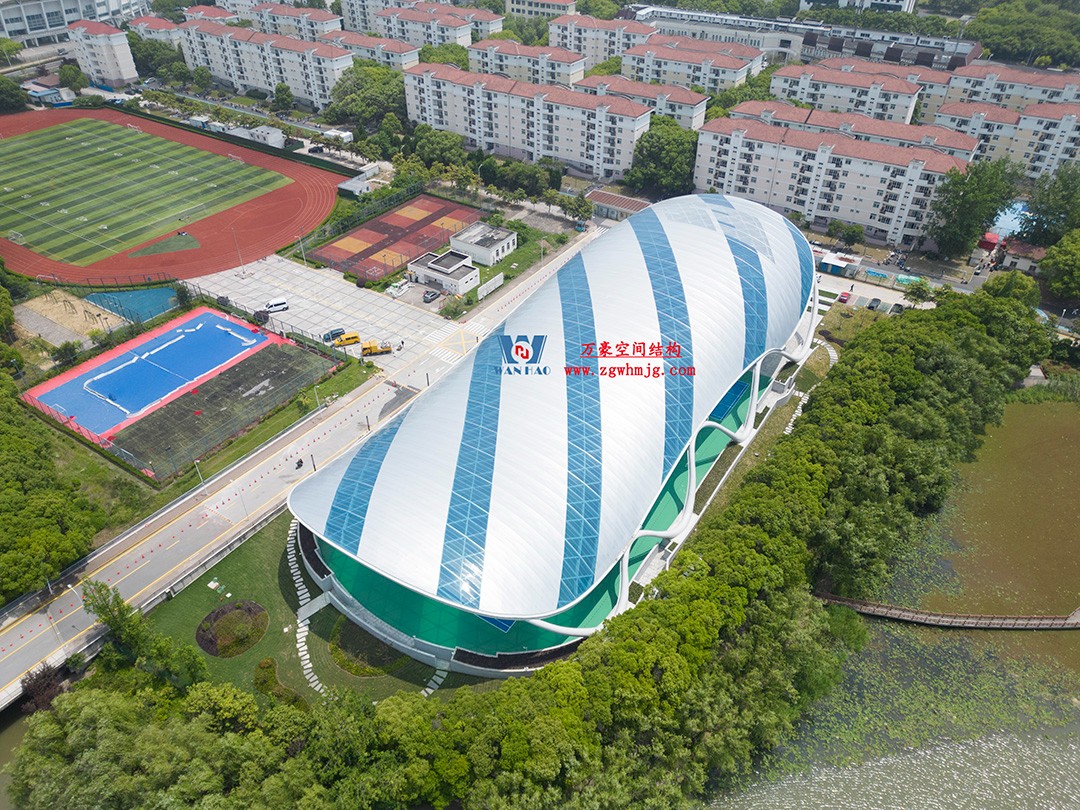

屋面随形体起伏，建筑高度呈弹性变化，与运动场地有机融合。最终呈现的弧形屋顶营造出丰富绚丽的第五立面效果。半围合的结构形式为风雨操场赋予了更为人性化的开阔尺度。与周围环境融为一体，将校园活动与基地自然元素以及体育独特的运动特征有机结合。ETFE膜（软玻璃）穹顶让整个操场通透灵动，不仅有利于通风和采光，还使外立面形体获得更多自由，并降低了建设成本。

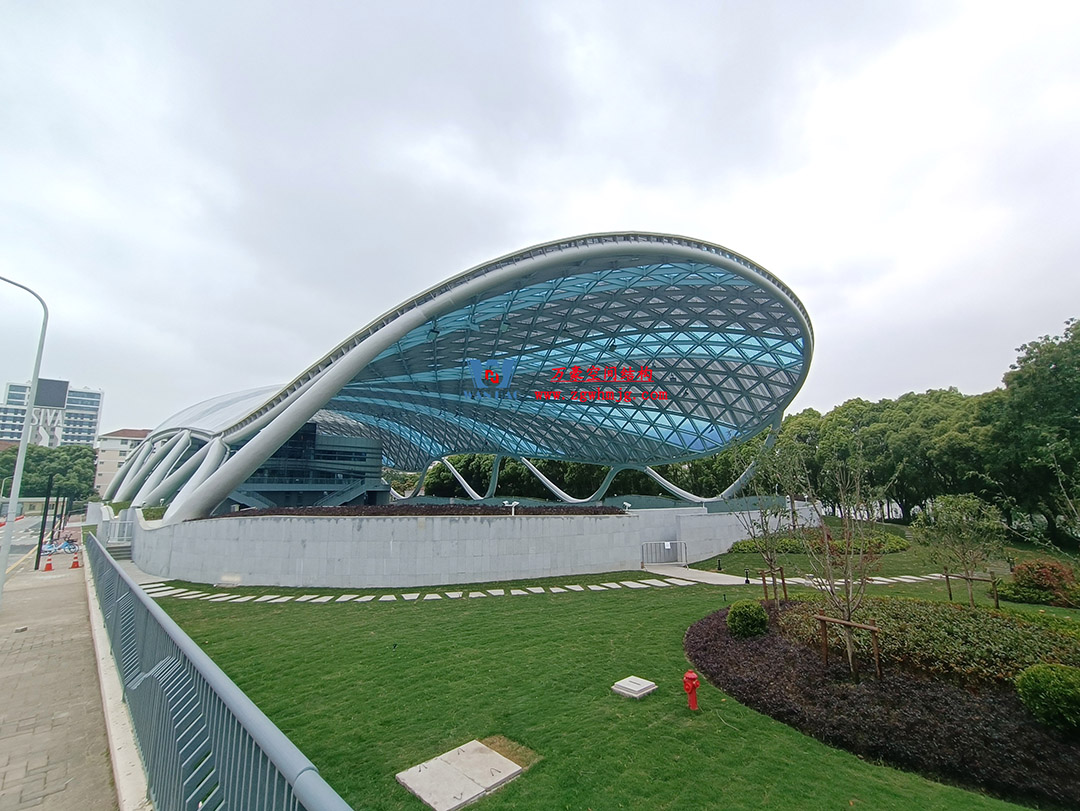

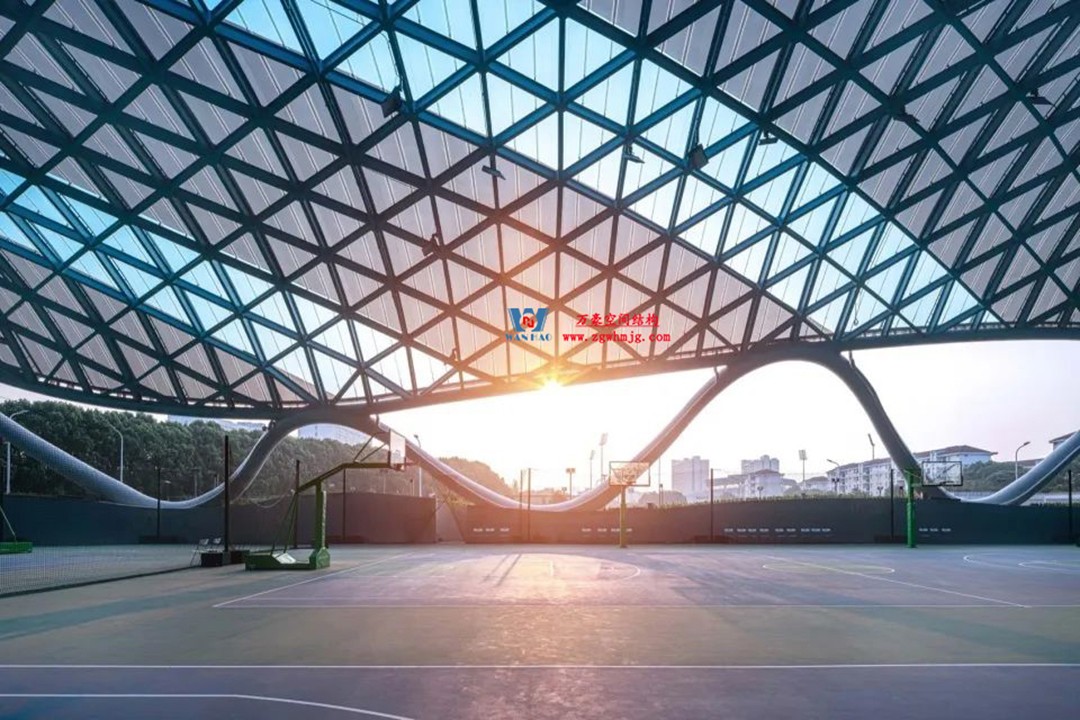

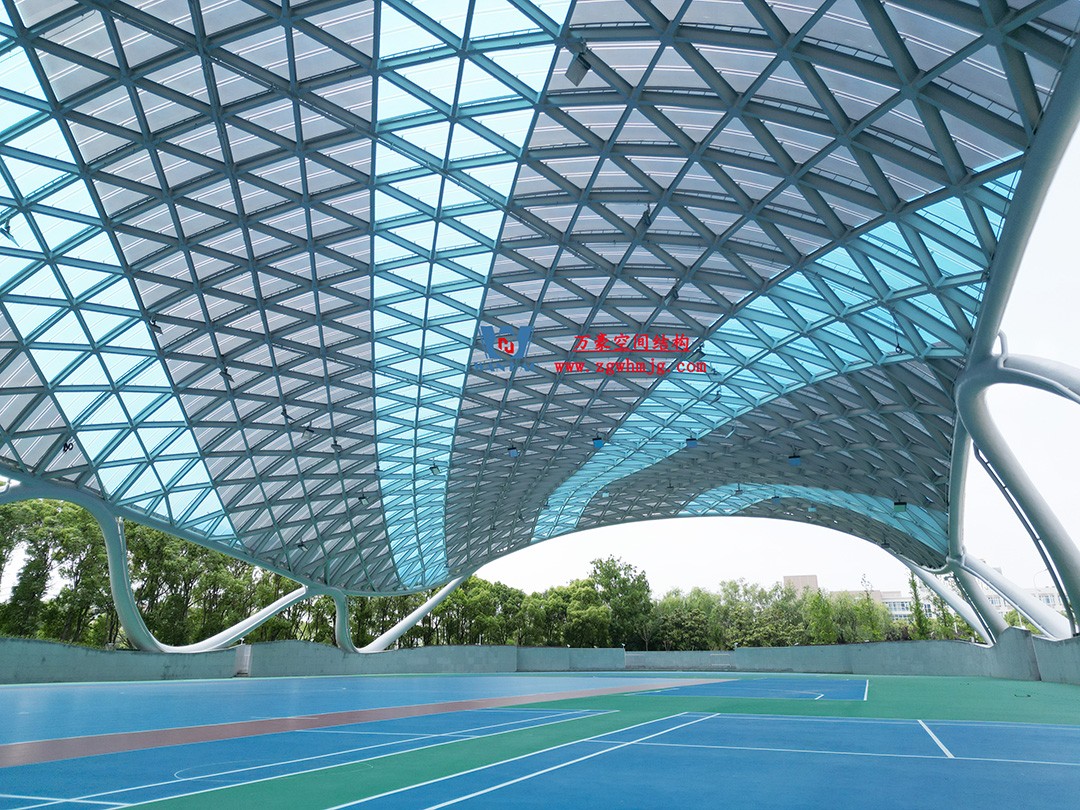

弧形屋面由单层 ETFE 张拉膜（骨架支承式）包裹金属骨架形成，骨架由简洁的三角元素拼合而成。从内部看，富有节奏和律动的变化，产生了韵律之美。

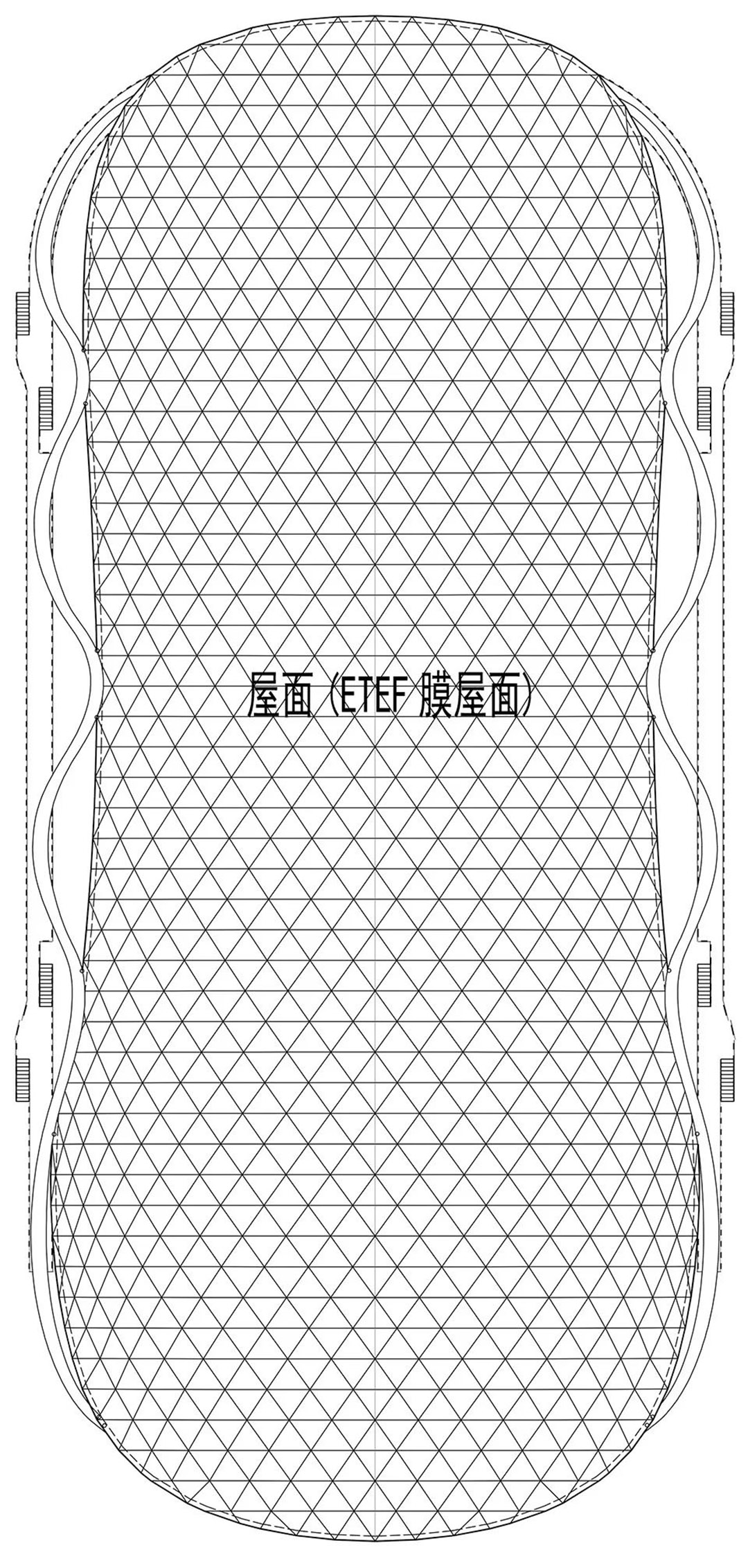

▲屋顶平面图

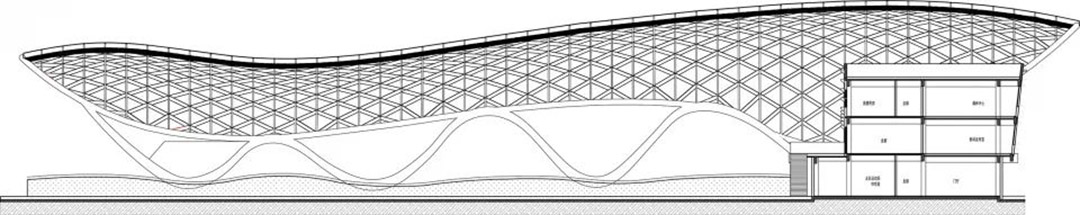

▲剖面图

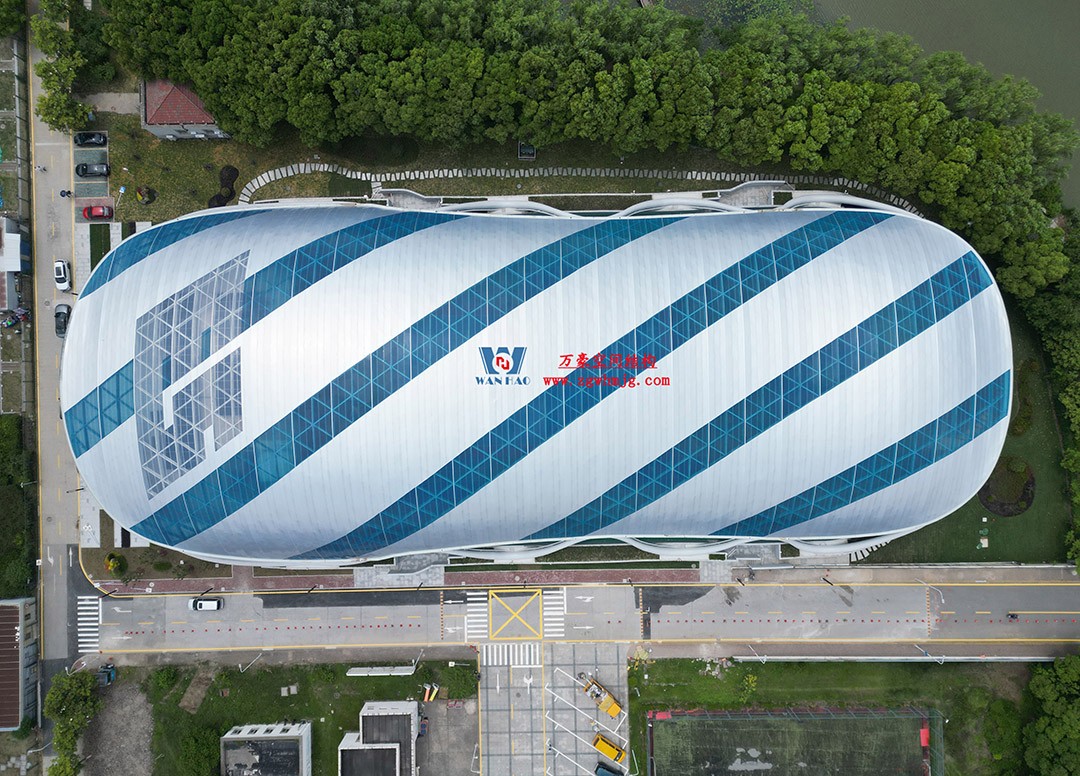

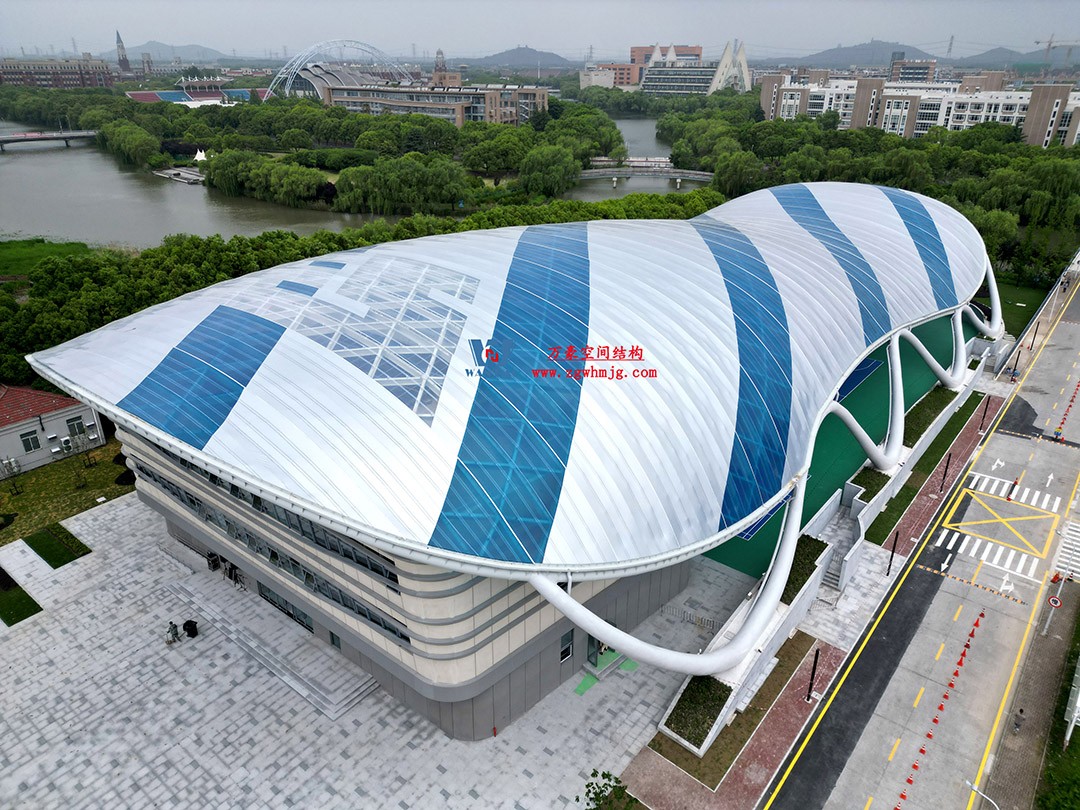

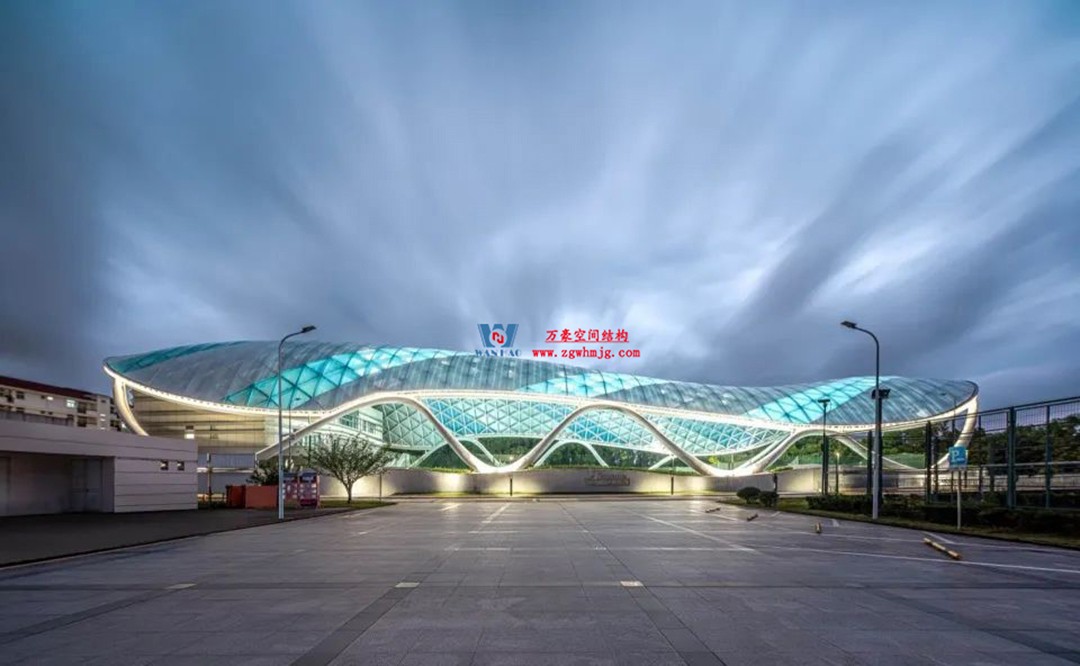

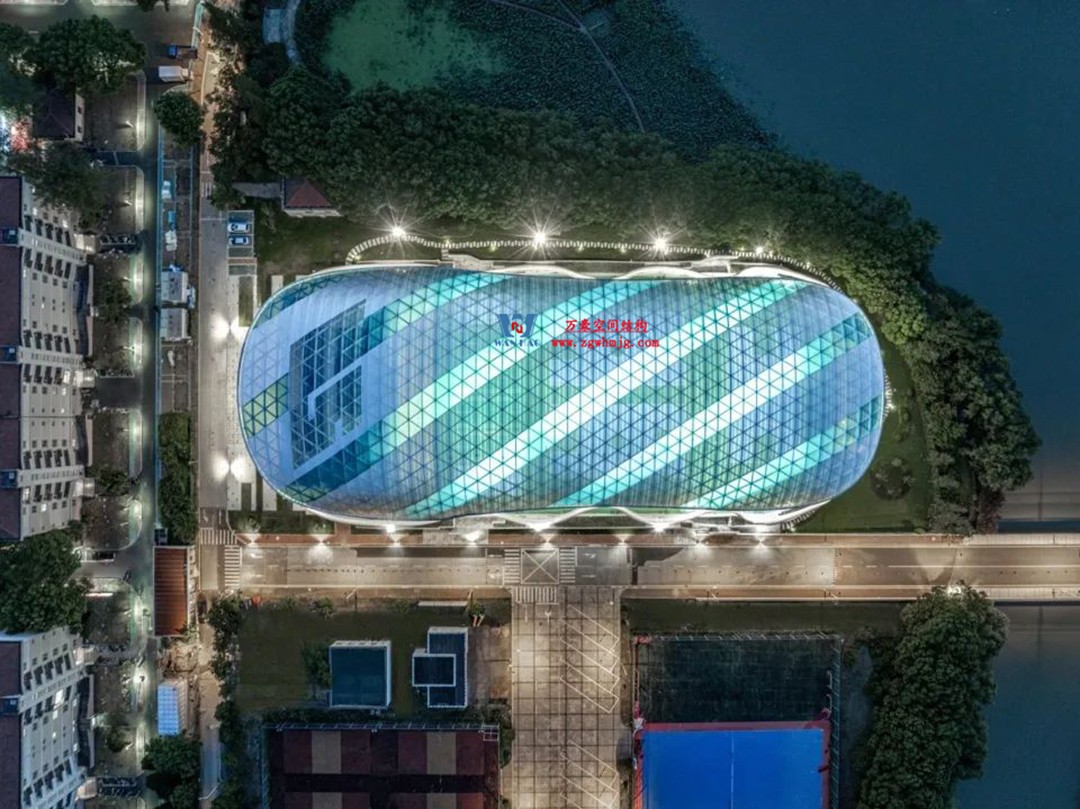

在ETFE膜材的选择过程中，特意选取蓝、白两种颜色以及不同透明度的膜材，按照金属钢骨架的结构走向进行间隔搭配布置，呈现出跳跃般的变化。弧形的表面反射出周围环境，模糊了屋顶与天空的界线。建筑两个长边采用了波浪状的飘带钢柱展现出柔中有刚的力量感，实现了结构成就建筑之美的理念。
